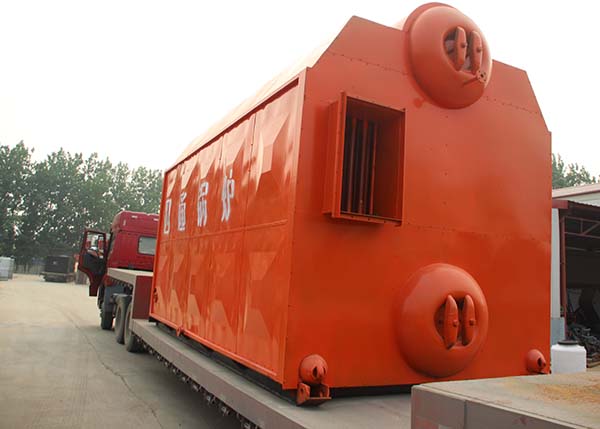

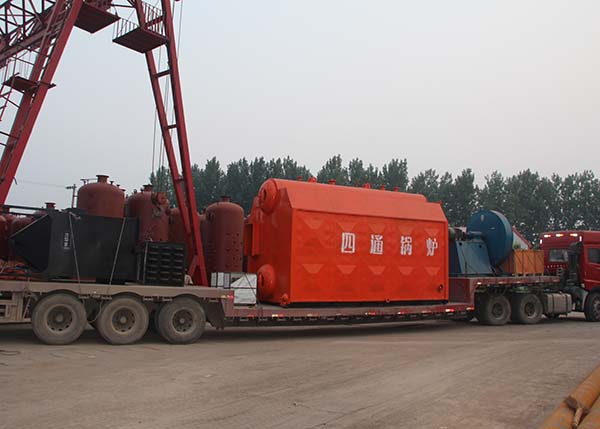

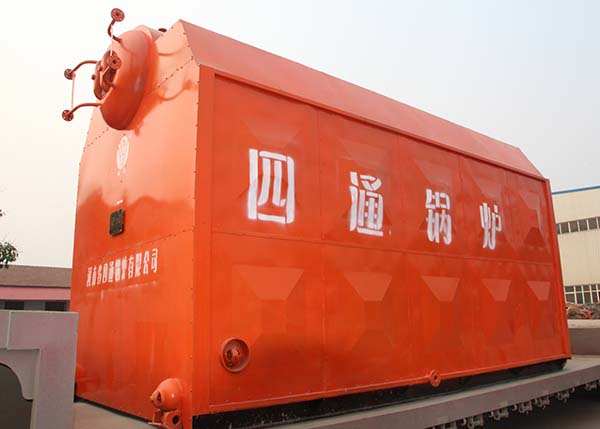

SZL组装链条炉排生物质锅炉

SZL组装链条炉排生物质锅炉采用双锅筒纵置式布置，燃烧方式为链条炉排。额定蒸发量4~20t/h。锅炉燃用生物质成型固体燃料。炉膛两侧墙水冷壁采用膜式水冷壁结构；炉膛前、后墙水冷壁管向下延伸到炉排上部形成前后拱，这样既增加锅炉的密封性能，又增加了炉膛容积及受热面，同时加固了后拱的强度。燃料自煤斗落到炉排上，随炉排进炉膛后燃烧，烟气进入对流管束区后经隔烟墙，烟气流向S型拐弯，利用惯性作用把烟气中灰尘分离后落入下方设置的四个重力式自动落灰斗中，随炉排运转与煤渣落入出渣斗，由出渣机排出炉体。

SZL系列组装链条炉排生物质锅炉自动化水平高，运行安全稳定，燃料适用性强，烟尘排放标准高。炉膛后为燃烬室、对流管束，尾部有省煤器。烟气经炉膛、燃烬室、对流管束、省煤器进入尾部烟道，通过除尘器、引风机、烟囱排入大气。前墙布置有二次风，由阀门控制，在燃用生物质燃料时投入使用，强化燃烧，使燃料充分燃尽，提高燃烧效率。采用较高的进料口，以满足生物质燃料的需求。
